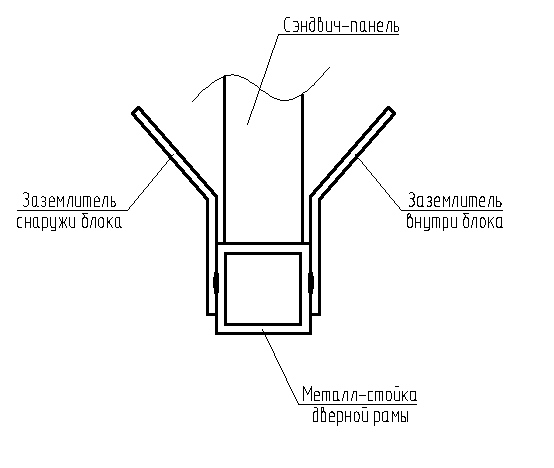

Внутреннее заземление блока, это дополнительная система уравнивания потенциалов в электроустановках до 1 кВ и ее необходимо выполнять , согласно п.1.7.83 ПУЭ, если требование относительно времени защитного отключения питания не обеспечено. Она может охватывать всю электроустановку или какую-либо ее часть и должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные для прикосновения металлические части строительных конструкций, а также защитные проводники всего электрооборудования, в том числе защитные проводники штепсельных розеток.
Для некоторых помещений с повышенной опасностью выполнение дополнительной системы уравнивания потенциалов является обязательным.
Данная система защиты является дополнительной к основным: автоматическому отключению оборудования и основной системы уравнивания потенциалов в системе TN, наряду с другими согласно п.1.7.51 ПУЭ «Основные требования».
Ну, а если в нашем случае обычное производственное помещение и время автоматического отключения оборудования удовлетворяет требования главы 1.7 ПУЭ и согласно требования ПУЭ совместно с автоматическим отключением выполнено уравнивания потенциалов, зачем городить огород.
Вы новые нормы путаете с старыми, в часности с требованиями главы 1.7 ПУЭ-86, где наряду с «занулением» электрооборудования выполнялось и видимое заземление от заземляющего контура здания. Обусловлено это было тем, что расчет петли «фаза-ноль» выполнялся для наиболее удаленного или мощного электроприемника с целью проверки срабатывания аппарата защиты. Время срабатывания защиты не регламентировалось. С целью защиты персонала от поражения эл.током за время необходимое для отключения защиты и выполнялось видимое заземление оборудования от проложенного контура здания связанного с внешним заземляющим устройством, с цель отвода опасного потенциала.
В соответствии с действующими в настоящее время нормами, в системе защитного заземления TN (применять надо именно этот термин) в качестве защитного РЕ-проводника следует использовать жилу кабеля или совместно проложенный проводник. Это и другие требования отражены в разработанном техническом циркуляре ТЦ № 27/2009.
В ТЦ № 27/2009, в частности, указано, что:
– Использование общей заземляющей магистрали, проложенной в помещении, в качестве защитного РЕ-проводника для объектов нового строительства не рекомендуется. Данное указание не распространяется на энергетические объекты, расположенные в специальных электротехнических помещениях, например на подстанции 10/0,4 кВ.
– При частичной реконструкции объектов, где защитное заземление (зануление) выполнено с использованием общей заземляющей магистрали, допускается ее использование в качестве защитного РЕ-проводника, при этом должны быть выполнены условия по времени автоматического отключения питания, установленные положениями главы 1.7 ПУЭ.
