Тема: Ввод кабелей связи в жилой дом (Прочитано 4301 раз)

ВВ · « : 12 Лютий 2019, 16:26:59 »

В жилом доме весь цокольный этаж супермаркет. Под супермаркетом в подвальном помещении есть помещение телекоммуникационной. Как проложить кабель с существующей кабельной канализации в помещение телекоммуникационной? Отметка ввода -4,000 м. В данный момент нужно сделать закладные трубы в фундамент ... в супермаркет я так понимаю залазить бессмысленно так как все провайдеры не смогут иметь доступ. Как будет осуществляться прокладка наружниками на глубину -4.000 м?

Shturman · « **Reply #1 :** 12 Лютий 2019, 16:39:40 »

влаштувати впритул до фундамента колодязь кабельний.

ВВ · « **Reply #2 :** 12 Лютий 2019, 16:52:12 »

Цитата: Shturman від 12 Лютий 2019, 16:39:40

влаштувати впритул до фундамента колодязь кабельний.

Заранее спасибо за ответы. На чертеже в колодец заходят не с земли я так понимаю? Крышка колодца насколько должна быть поднята от уровня земли чтобы не попадала вода?

Shturman · « **Reply #3 :** 12 Лютий 2019, 17:13:14 »

Цитата: ВВ від 12 Лютий 2019, 16:52:12

На чертеже в колодец заходят не с земли я так понимаю?

до колодязя кабелі підходять на стандартній глибині 0,7 м під землею далі заходять в колодязь і ниряють на потрібну глибину до місця вводу в будівлю

Цитата: ВВ від 12 Лютий 2019, 16:52:12

Крышка колодца насколько должна быть поднята от уровня земли чтобы не попадала вода?

ВВ · « **Reply #4 :** 12 Лютий 2019, 17:28:16 »

Вот разрез и в подвал нужно завести кабели связи. То есть закладные в фундаменте подвального этажа. От уровня земли получается 3,5 - 4 м .

Сугор · « **Reply #5 :** 12 Лютий 2019, 17:35:59 »

ВВ, но ведь супермаркет занимает не весь этаж. Где-то должны в здание входить и другие сети: электричество, вода, отопление, канализация. Щитовая уж точно не может быть на отм. -4м

ВВ · « **Reply #6 :** 13 Лютий 2019, 10:05:56 »

У электриков щитовая для супермаркета отдельно в супермаркете. Для жилого дома в подвале. Наружники строят камеру с опуском до минус 4 м и заходят с нее в две электрощитовые.

ВВ · « **Reply #7 :** 13 Лютий 2019, 10:07:04 »

Цитата: Сугор від 12 Лютий 2019, 17:35:59

но ведь супермаркет занимает не весь этаж

Супермаркет на весь этаж. Есть только тех помещения пренадлежащие только супермаркету.

Сугор · « **Reply #8 :** 13 Лютий 2019, 11:01:15 »

Цитата: ВВ від 13 Лютий 2019, 10:05:56

Наружники строят камеру с опуском до минус 4 м и заходят с нее в две электрощитовые.

Лень искать ссылки, но вообще то это нарушение, щитовая должна находится недалеко от входа в здание, нормы не дают определения понятию, недалеко, но отметка -4м даже при всех натяжках в недалеко точно не попадает. Впрочем, еще раз посмотрев разрез, у меня возник вопрос: что с отметками? уровень земли +3,200, уровень пола подвала -2,950, т.е разница в отметках 6,150. Возможно дом стоит на склоне и отсюда получается что отм. 0,000 находится ниже уровня земли

uksusXIII · « **Reply #9 :** 13 Лютий 2019, 11:13:19 »

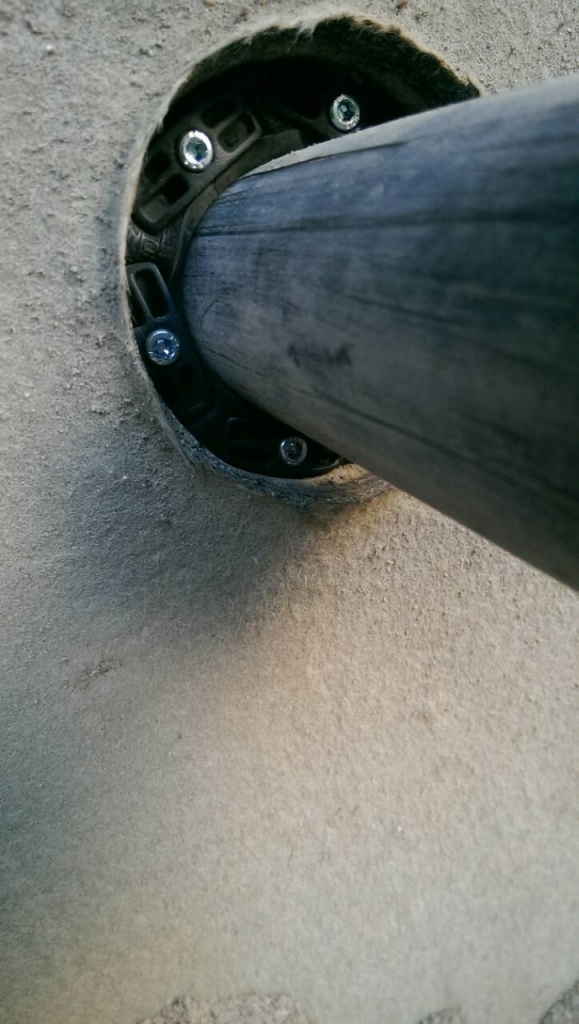

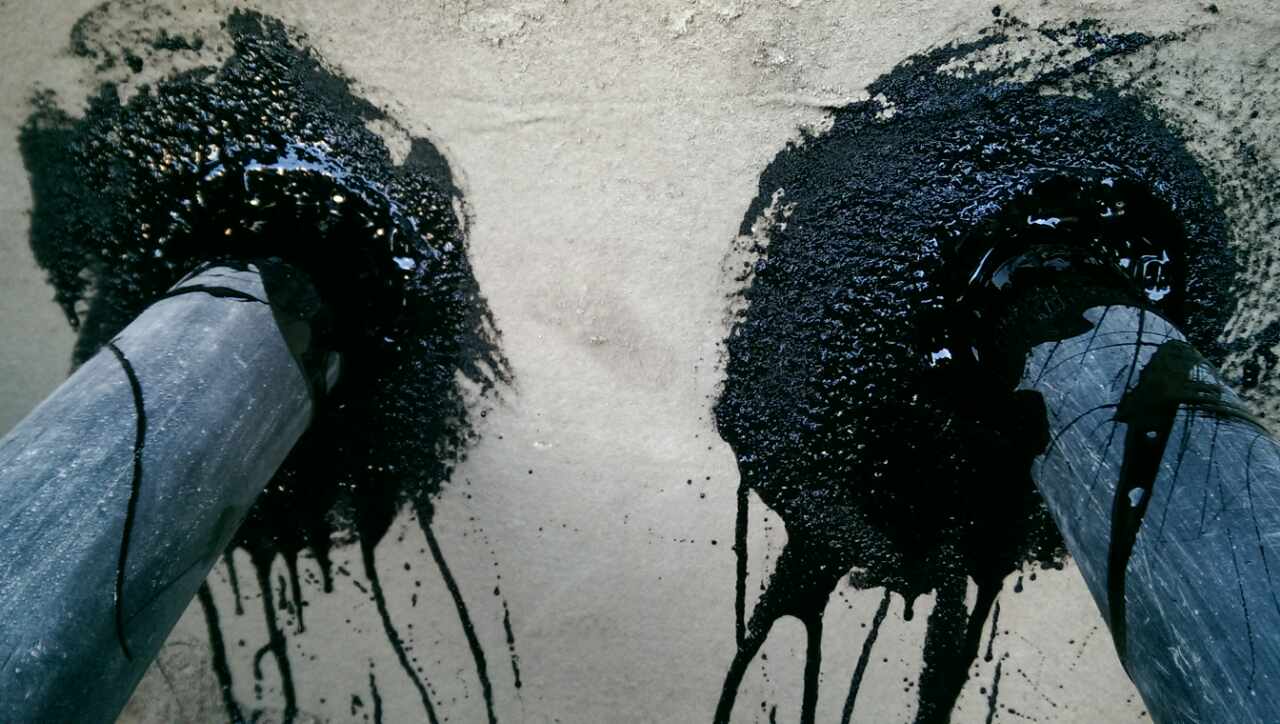

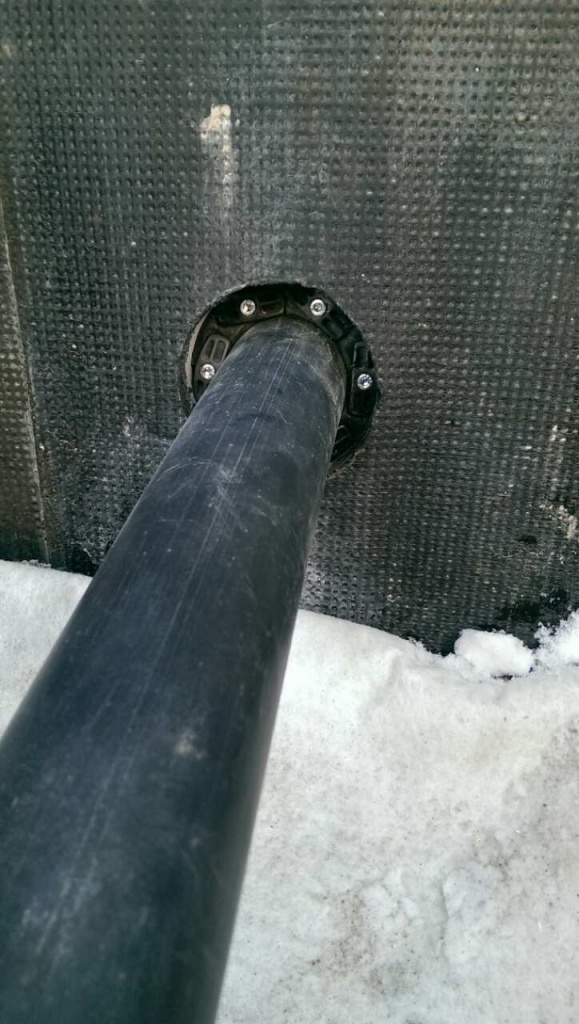

Есть у меня фото одной хитрой приспособы для герметичного ввода труб с кабелями через бетонные стены... Монтировали сами - очень понравилось. Есть целый архив фото по этой теме... дадите почту - поделюсь. На фото труба с кабелями связи Д-63 мм. Даже проект сохранился, если нужно (как раз наружная канализация кабельных линий).
